創意無極限，儀表大發明。今天為大家介紹一項國家發明授權專利——一種操作簡單雙層傳輸閥門。該專利由無錫樂華自動化科技有限公司申請，并于2017年6月20日獲得授權公告。
內容說明
本發明涉及一種閥門，尤其是一種操作簡單雙層傳輸閥門。
發明背景
閥門是在流體系統中，用來控制流體的方向、壓力、流量的裝置是使配管和設備內的介質(液體、氣體、粉末)流動或停止并能控制其流量的裝置。
閥門是管路流體輸送系統中控制部件，它是用來改變通路斷面和介質流動方向，具有導流、截止、節流、止回、分流或溢流卸壓等功能。用于流體控制的閥門，從較簡單的截止閥到極為復雜的自控系統中所用的各種閥門，其品種和規格繁多，閥門的公稱通徑從極微小的儀表閥大至通徑達10m的工業管路用閥。可用于控制水、蒸汽、油品、氣體、泥漿、各種腐蝕性介質、液態金屬和放射性流體等各種類型流體地流動，閥門的工作壓力可從0.0013MPa到1000MPa的超高壓，工作溫度從-270℃的超低溫到1430℃的高溫。
現有技術在一定程度上對閥門可以起到控制流速的作用，但是所采用的裝置復雜，控流效果不佳，不適合大范圍推廣。
發明內容
本發明針對現有技術的不足，提供一種操作簡單雙層傳輸閥門，不僅結構結構，操作方便，而且能夠有效的對流速進行控制，保證閥門的密封性。

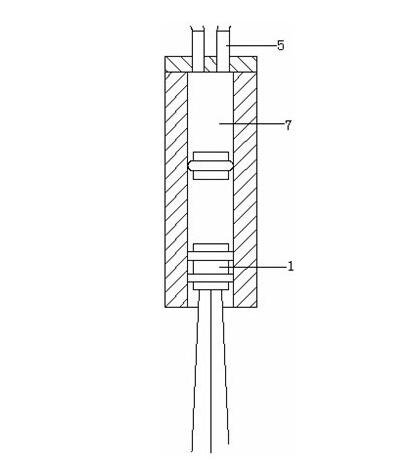

圖為本發明的整體結構示意圖
為了解決上述技術問題，本發明提供的技術方案為：一種操作簡單雙層傳輸閥門，所述閥門包括閥體和閥芯，所述閥體呈中空設置，所述閥芯可移動連接在閥體內部；所述閥芯包括第一活塞和導向柱，所述第一活塞連接在導向柱的頂端，所述第一活塞可移動連接在閥體內部，所述閥門還包括增壓裝置，所述增壓裝置通過第一彈性部件連接在閥體內部的頂端；所述增壓裝置包括導氣管道、第二活塞和第二彈性部件，所述第二活塞通過第二彈性部件連接在導氣管道內。
作為本發明的進一步優選，所述導氣管道與第一活塞同軸設置在閥體內部，且與閥體內部兩側壁有間隙；所述導氣管道的底部開設有梯形開口，所述第二活塞的底部頂壓在梯形開口上；所述第一彈性件和第二彈性件均為彈簧；所述第一活塞和第二活塞上分別設有雙層彈性膠圈；所述導氣管道與閥體內部相鄰的兩側分別開設有半圓形凹槽；所述半圓形凹槽內分別設有彈性膠球，所述彈性膠球的一半設置在半圓形凹槽內，另一半與閥體內側壁相切；所述半圓形凹槽的直徑與彈性膠球的直徑大小一致；所述閥門的頂部設有兩個進水口。
通過以上技術方案，相對于現有技術，本發明具有以下有益效果：本發明主要可以用在流體壓力變化或者流速變化較為頻繁的管道結構，能有對流體實現良好的緩沖，保證流體壓力和流速的穩定；本發明的閥門包括增壓裝置，所述增壓裝置通過第一彈性部件連接在閥體內部的頂端；所述增壓裝置包括導氣管道、第二活塞和第二彈性部件，所述第二活塞通過第二彈性部件連接在導氣管道內；通過增壓裝置的設置，可以為一次進入的高壓液體提供膨脹區間，從而降低一次液體流出時的壓力，有效防止出壓過高導致的各個管道接頭的泄漏或者密封件的損壞。
